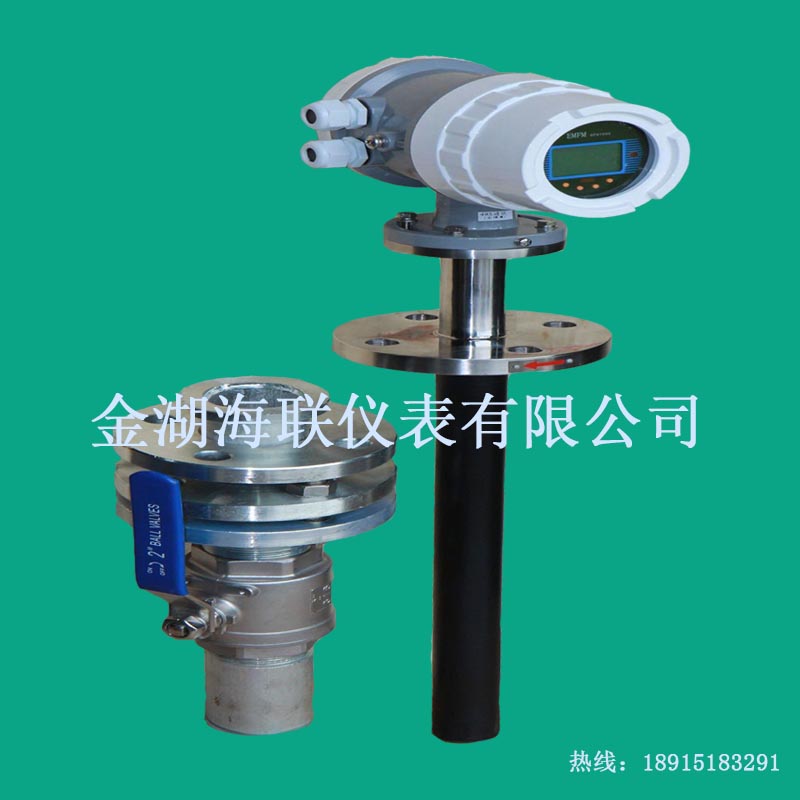

插入式電磁流量傳感器是將物理量“流量"轉換為另一物理量“電動勢”的 電子裝置。基本器件有測量探頭、磁場產生部件及引出電動勢的信號電極對。
(1)測量探頭 深入到流體管道一定深度,流體在其周圍流過,磁場產生部件即封裝與內。為保證磁力線能順利地通過探頭外殼,測量探頭的制造必須使用非導磁、高電阻 率材料。
(2)勵磁系統 一般由螺旋線圈組成,對其電流激勵產生所需磁場,通常在其內部插入導磁體以增加磁場強度。
(3)信號電極對 流體在磁場中流動,切割磁力線,根據電磁感應定律,將在電極對上產生與流速成比例的“電動勢”。 本課題中,在設計多電極傳感器時更多的傾向于電極對的放置,而插入式電磁流量傳感器的測量探頭和勵磁線圈則與傳統單電極插入式電磁流量計無異。
