動圈式指示儀表的結構介紹
2019年02月22日

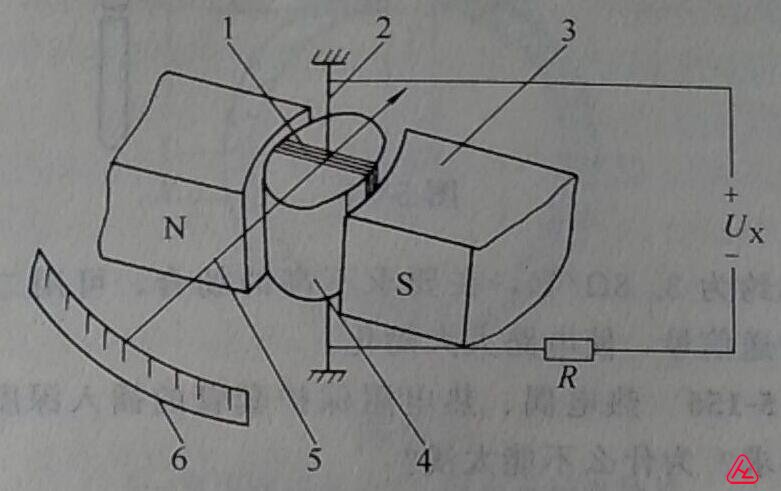

下圖是動圈式指示儀表的結構原理圖，請指出圖中每個用數字標注的部件名稱和功能。
答
1--動圈，當有電流流過時產生磁場，并和永久磁鐵3的磁場相互作用，形成動圈在磁場中的轉動力矩;
2--張絲，固定動圈，并產生及作用力矩;安
3--永久磁鐵，產生磁場;
4--鐵芯，構成磁回路;
(3、4的功能是構成幅向均勻磁場，即磁場強度均勻，方向沿圓柱鐵芯半徑)
5--指針，固定在動圈上，并和動圈一起轉動;
6--刻度板，起標尺作用。
(5、6的功能是指示被測參數的量值)。
答
1--動圈，當有電流流過時產生磁場，并和永久磁鐵3的磁場相互作用，形成動圈在磁場中的轉動力矩;
2--張絲，固定動圈，并產生及作用力矩;安
3--永久磁鐵，產生磁場;
4--鐵芯，構成磁回路;
(3、4的功能是構成幅向均勻磁場，即磁場強度均勻，方向沿圓柱鐵芯半徑)
5--指針，固定在動圈上，并和動圈一起轉動;
6--刻度板，起標尺作用。
(5、6的功能是指示被測參數的量值)。
|
