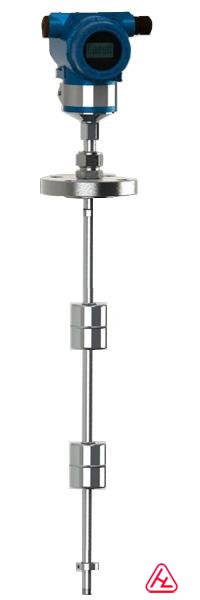

GDT500 磁致伸縮液（界）位計介紹
2020年03月21日
1、測量原理
GDT500磁致伸縮液位傳感器部分是基于磁致伸縮原理設計的，它由敏感波導絲、波導管、活動磁鐵及發射電脈沖信號和接收返
回信號的電子部
回信號的電子部
件構成, 當電子探頭中脈沖微波發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速速度沿
波導絲傳遞。當脈沖環形磁場與磁浮子磁場相遇時，二者的磁場矢量相疊加形成螺旋磁場，產生瞬時扭力并在波導絲上形成一個機械扭力波，此扭
力波以光速速度返回到電子探頭，使線圈兩端產生脈沖感應。通過測量出發電脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以精確地計算
出被測液面高度。同時將溫度傳感器置于測桿內，便可連續測定介質溫度。
2、特點
● GDT500 磁致伸縮液（界）位計分為ABCDEF型六個大類
● GDT500 磁致伸縮液（界）位計分為ABCDEF型六個大類
● 廣泛應用于高溫高壓液體、腐蝕性液體環境中；
桿式探桿最大測量距離6 米，溫度范圍：-40-400℃；
纜式探桿最大測量距離20 米；
對于腐蝕性液體采用特氟龍、PTFE 探桿和浮子；
對于分層液體可以同時測量界位和液位；
● 高精度，±0.5mm 或±1mm；
● 高分辨率，響應快，
● 多種數據輸出方式選擇；
HART(標準) 4…20mA 模擬信號
PROFIBUS PA
● 浮子磁鐵采用進口磁鐵，使用壽命長；
● 多種輸出方式可供選擇；
● 具有反向極性保護功能；
● 防雷擊、防射頻干擾,安裝方便、不需定期標定和維護；
產品按照防暴的要求設計和認證。適用于石油、化工、電力、鋼鐵、食品、制藥等行業的過程容器和存儲容器精確測量。
|
