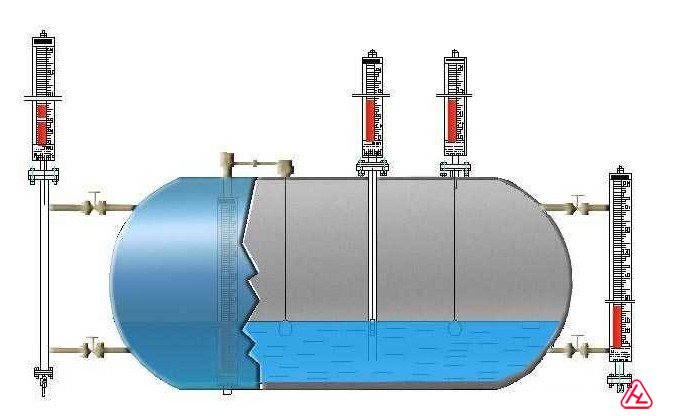

磁性浮子式液面計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由于具有磁性耦合隔離密閉結構。尤其適用于易燃，易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

二、工作原理：
在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色（或銀色翻為金色），以指示實際液面高度。

特點及適用場所：
1 、適用于高溫、高壓力、強酸、強堿及防爆要求、結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。
3、若電源中斷，現場磁性開關亦不受影響，準確性高。
4、每10公分加一不同顏色的色片，使液位容易辨識。
5、舍用于染整設備、廢水處理、發電廠、化工設備，熱煤油鍋爐和石化工業等

三、產品選型表：

型號	代 號	說    明	選型舉例
HLUZ－	□	磁性翻板液位計	HLUZ
1.功能	A	液面（可省略）	A
	B	界面（非互溶性雙介質）
2.顯示方式	F	翻板側裝           （可省略）	F
	G	翻板頂裝
	X	其他
3.中心距L	—□	mm	—1700
4.使用溫度	B	常溫－20℃－70℃   （可省略）	B
	C	中溫－20℃－150℃
	D	高溫0℃－350℃
5.壓力等級	—□	kg	—16
6.連接法蘭	G	DN20（側裝）	H
	H	DN25（側裝）               （可省略）
	I	DN80(頂裝)
	J	DN100(頂裝)
	X	其它
7.密封面型式	A	突面	A
	B	凸面
	X	其他
8.介質密度	—□	g/cm3	—1.0
9.結構形式	P	普通結構         （可省略）	P
	J	夾套
	Q	防霜
10.本體材料	R	304                                     (可省略)	R
	S	304襯四氟
	T	316
	U	316襯四氟
	V	PP
	W	PVC
	X	其它
11.遠傳信號	A	無               （可省略）	A
	B1	24V供電 輸出兩線制4-20ma(下接線)
	B2	24V供電 輸出兩線制4-20ma(上接線)
12.報警點/數量	F	無                    （無省略）	F
	G□	非保持開關 (□ 1個，2個，3個，4個)
	H□	保持開關   (□ 1個，2個，3個，4個)
	X	其它
13.防爆	C	普通型           （可省略）	C
	D	本安型
	E	隔爆型
14.排污閥	N	無              （可省略）	M
	M	有
選型：HLUZ-AF-1700B-16HA-1.0PRAFCN 簡寫 ：HLUZ-1700-16A-1.0
說明：磁翻板液位計：顯示液位，側裝，量程1700mm,常溫，耐壓16kg,
連接法蘭DN25，密封面型式突面，介質密度1.0g/cm3,普通結構，304材質，
無輸出，無報警開關，不防爆，無排污閥


四、密封面型式
1、型號規格        2、被測介質各稱和密度    3、工作壓力      4、工作溫度
5、測量范圍        6、連接法蘭（標準）       7、配套儀表       8、特殊要求

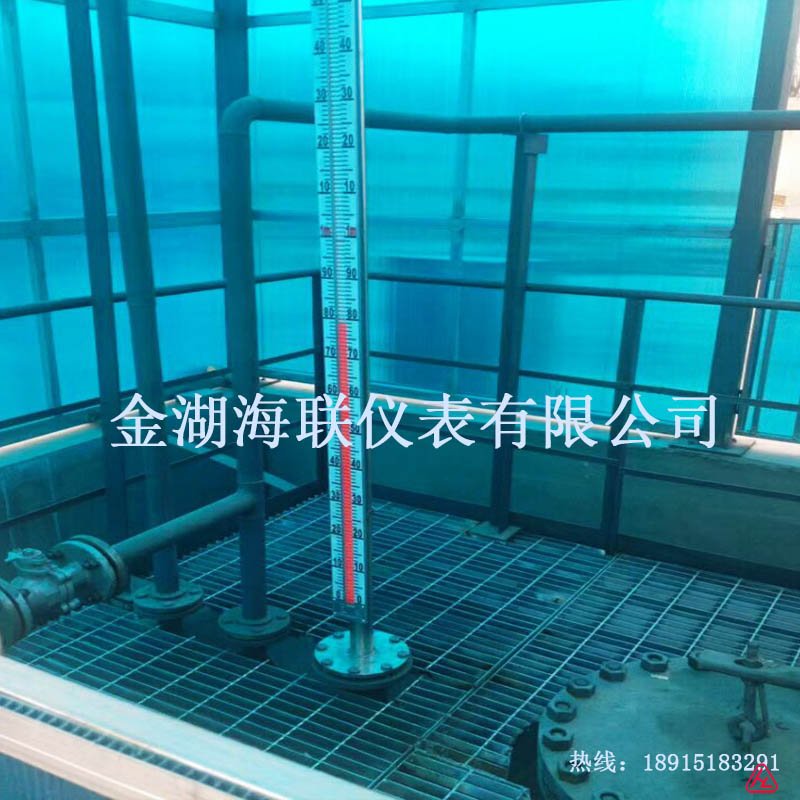

六，現場安裝
